    • YTC850系列發電機工頻串聯諧振耐壓試驗裝置
    YTC850北京發電機工頻串聯諧振耐壓試驗裝置
           YTC850系列發電機工頻耐壓試驗裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。
           根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而減小電源容量和試驗設備體積重量。
           - 重量輕，方便現場搬運
           - 數據輸出穩定且波形好
           - 無諧振盲區等
    提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
    產品圖集 操作手冊 產品視頻
    產品簡介 PRODUCT INTRODUCTION

    產品簡介：
            變頻串聯諧振由變頻電源、激勵變壓器（也可稱為勵磁變壓器）、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

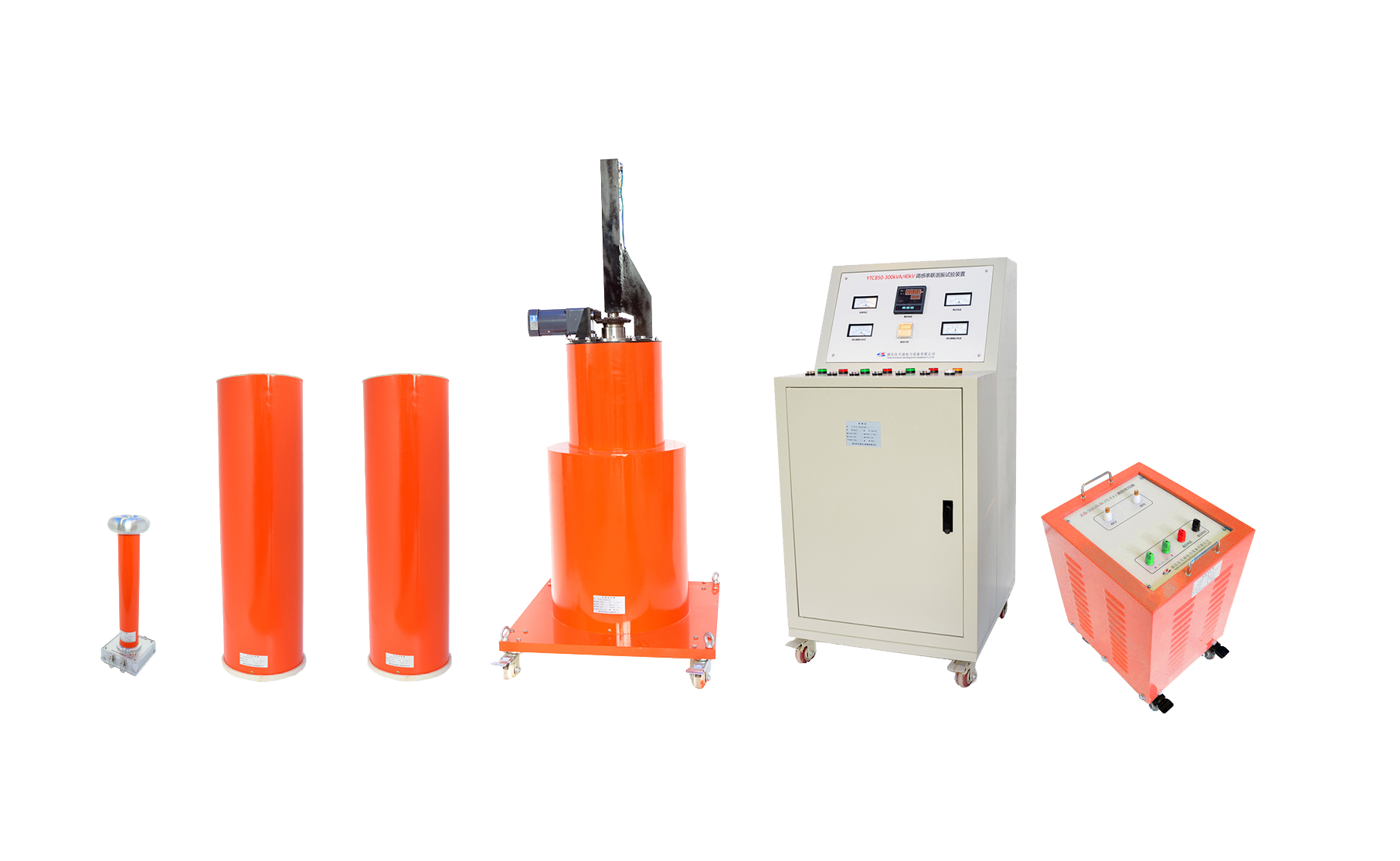

           YTC850系列發電機工頻耐壓試驗裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而減小電源容量和試驗設備體積重量，被廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

    產品別稱：工頻諧振、調感式串聯諧振、串聯諧振、調感諧振、發電機耐壓試驗裝置

    產品特征：
    1、    做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，單件設備重量是傳統設備的1/5，徹底解決現場搬運困難問題；
    2、整套裝置原理先進，采用先進的澆注工藝，整套系統均為干式結構，使用精加工的傳動機構，大大降低了設備運行的噪音；
    3、勵磁變壓器為高低壓雙輸出，配置整流硅堆后，還可以對發電機進行直流耐壓試驗；
    4、配置干式柱式調壓器，輸出波形好，且穩定性良好；
    5、固定電抗器和可調電抗器的電感量配置合理，對不同電容量的被試品均有良好的諧振點，沒有諧振盲區；
    6、操作系統不僅能完成電壓、電感的調節，還可以實時監控回路的功率因數、高壓側電流、高壓試驗電壓、低壓輸出電壓、氣隙的升降值，具有過流、過壓保護。
    產品特征 PRODUCT FEATURES
    技術參數 TECHNICAL PARAMETERS

    基本技術參數：
    項目 技術參數
    額定輸出電壓 交流 0~60KV（有效值）及以下
    直流 0~60KV及以下
    輸出頻率 50HZ
    諧振電壓波形 純正弦波，波形畸變率≤1%
    最大試驗容量 3000KVA及其以下
    工作制 滿功率輸出下，一次連續工作時間15min
    品質因數  10~40
    工作電源 380V±15%/50HZ


    YTC850系列產品配置及適用范圍：

    產品型號名稱 適用試品對象 電抗器配備數 重量
    YTC850-L-540/60 發電機0.1-0.7 60KV/3A固定電抗器一臺 165KG
    60KV/3A可調電抗器一臺 238KG
    YTC850-L-1080/60 發電機0.3-1.5 60KV/3A固定電抗器二臺 165KG
    60KV/3A可調電抗器二臺 238KG
    YTC850-L-2160/60 發電機0.5-2.5 60KV/9A固定電抗器二臺 560KG
    60KV/9A可調電抗器二臺 760KG

    附：電力系統常用發電機的電容量參考表
    類別 發電機
    型號 生產廠家 額定容量MW 額定電壓KV 額定電容µF











    火
    力
    發
    電
    機
    		 T2-12-2   12 6.3 0.1
    TQ-25-2   25 6.3 1.19
    TBC-30   30 6.3 0.2
    TB2-30-2   30 6.3 0.2
    TQN-50-2   50 10.5 0.209
    TB-50-2   50 10.5 0.26
    TB-60-2   60 10.5 0.25
    TQN-100-2   100 13.8 0.234
    WP23S-083AF3   300 15 0.29
    TB-320-2   320 20 0.3
    T264/640   600 20 0.368
    QF-30-2   30 6.3 0.1
    QF-60-2   60 6.3 0.234
    QF-60-2   60 10.5 0.33
    QFS-125-2 北京電機廠 125 13.8 0.08-0.12
    QFSN-200-2 哈爾濱電機廠 200 15.75 0.19-0.21
    QFQS-200-2 東方電機廠 200 15.75 0.1928-0.21
    QFS-300-2 北京電機廠 2300 15 0.16-0.20
    QFSN-300-2 北京電機廠 300 18 0.18-0.20
    QFSN-600-2   600 20 0.234
    ATB-2 美國GE公司 352 23 0.268
    TBB-200-2 前蘇聯 200 15.75 0.107
    TBB-500-2   500 20 0.25
    TBB-320-2 前蘇聯 320 20 0.31
    TBB-800-2   800 24 0.25
    2*105*234 美國西屋公司 600 20.0 0.2
    50WT23E-138 ABB 600 22.0 0.253
    同步調相機 TT-15-8   15 6.6 0.108
    TT-30-6   30 10.5 0.2
