YTC8750D互感器綜合特性測試儀是專業(yè)用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測的電力設備，無需外接其他輔助設備，單機即可操作，適用于實驗室也可用于現場檢測。擁有體積小，重量輕的特點。測試精確度高，可插U盤。儀天成電力設備有限公司就互感器綜合測試儀的主要技術參數及面板做以下的講解說明。

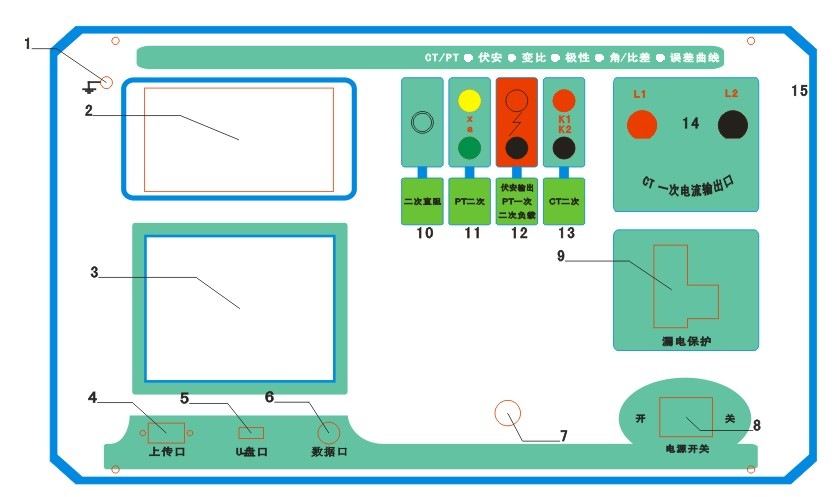

儀器面板說明：
1.設備接地端子 2.設備微型打印機 3.設備液晶顯示屏
4.PC上傳口 5.U盤通訊口6.外接數據口 7.光電旋轉鼠標
8.電源開關 9.保護器+漏電保護 10.二次直阻輸出口
11.PT 二次輸入口 12.交流電壓/負載測試輸出口 13.CT 二次輸入口
14.CT一次輸入口 15. 機箱右側電源輸入，～220V（±10％）
主要技術參數：
|
|
輸入電壓 |
輸出最高電壓 |
輸出最大電流 |
功 率 |
測量精度 |
|
CT伏安輸出 |
220V |
0—2500V |
20A |
3KVA |
< 0.5% |
|
PT伏安輸出 |
220V |
0—330V |
|
3KVA |
< 0.5% |
|
CT變比輸出 |
220V |
0-8V |
0—1000A |
――― |
< 0.5% |
|
PT變比輸出 |
220V |
0—2500V |
|
――― |
< 0.5% |
|
CT 變比測量 |
比值最高顯示：999.9K:5/1 |
< 0.5% |
|
PT 變比測量 |
比值最高顯示：999.9K:100、150、100/3、100/ |
< 0.5% |
|
直阻測量 |
最高測量阻值：0-20歐 |
< 3% |
|
角差 |
最小顯示：0.01分精度：±10分 |
比差 |
最小顯示：0.01%精度：<0.5% |
|
二次通流 |
電流：0-200A時間：1~5分鐘 |
二次耐壓 |
電壓：0-2500V時間：1~5分鐘 |
|
工作溫度 |
-10～55℃ |
工作電壓 |
AC220V（±20％）50HZ |
|
測試儀主機體積 |
420×300×270 |
主機重量 |
26Kg |
湖北儀天成電力設備有限公司
2018年9月3日
