變壓器短路阻抗測試儀是用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊,或變壓器在運輸和安裝時受到機械力撞擊后,檢查其繞組是否變形的直接方法, 它對于判斷變壓器能否投入運行具有重要的意義,也是判斷變壓器是否要求進行解體檢查的依據之一。本文就YTC3222變壓器短路阻抗測試儀的操作方法以及檢定做以下的詳解。

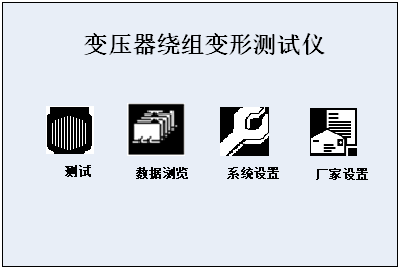

操作說明:
1、測試:測試三相和單相變壓器的短路阻抗;
2、數據瀏覽:對存儲的數據進行瀏覽,刪除等管理。
3、系統設置:設置當前的系統時間。
4、廠家設置:該功能為廠家生產調試用。
檢定方法:
1)所需儀器:誤差小于0.1%的標準源,該標準源可以提供至少一路電壓與一路電流;

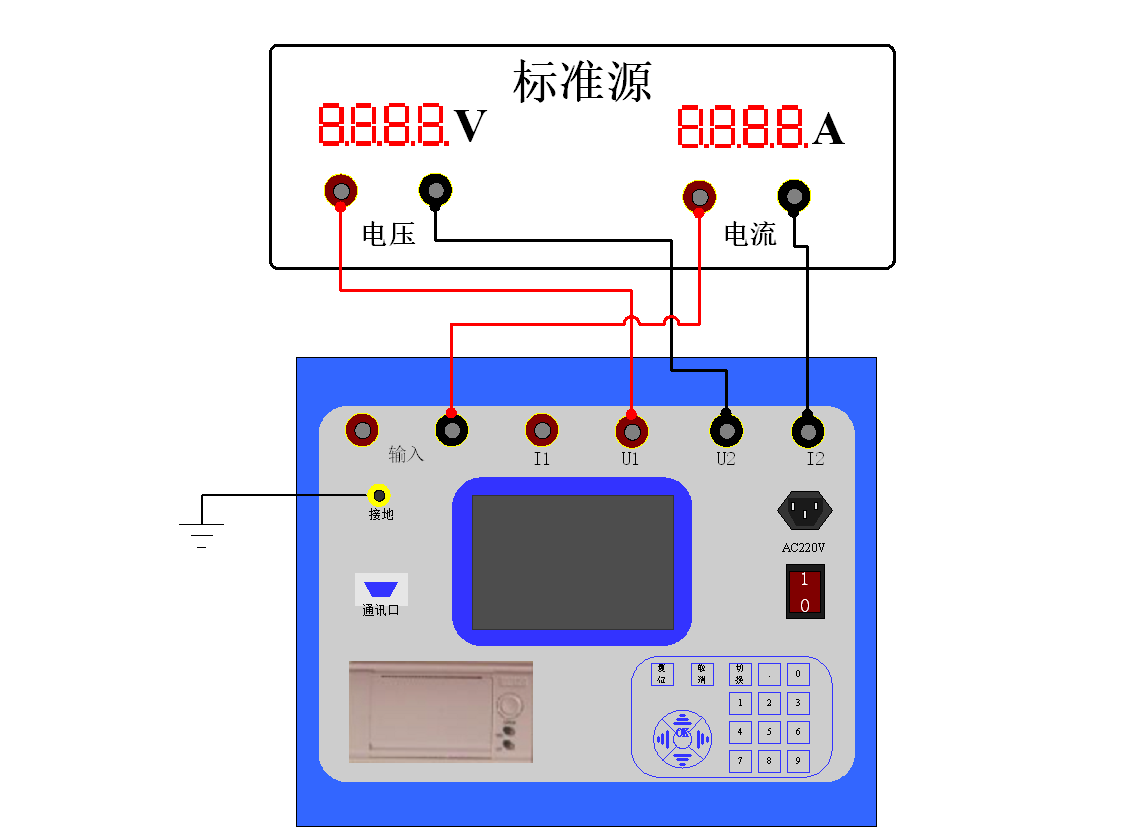

2)接線圖:測試儀與標準源的接線圖如下:
3)接通測試儀的電源,進入單相變壓器測試界面面如圖6,該頁面下實時更新顯示電壓電流值,按“鎖定”即可記錄電壓、電流以及實測功率Pm(KW)與標準源的輸入值之間的誤差。特別說明:檢定電流通道時,需要向電壓通道施加100VAC的電壓,否則電流測量不穩定。檢定電壓通道時,對電流通道則無要求。
