在電力系統中，如何能夠在線測試高低壓相位、核相、頻率、驗電等一直是一個重要的難題，針對于這個方面的檢測問題，相繼電力行業中推出了無線高壓核相儀、無線高壓衛星授時定相核相儀、無線高壓驗電器等一些儀器，而今天要給大家介紹的這款測試設備是網絡基站定相核相儀，其功能強大，組成構件豐富精密，包含了上述幾款的大多數功能，下面就給大家介紹下它的組成情況。

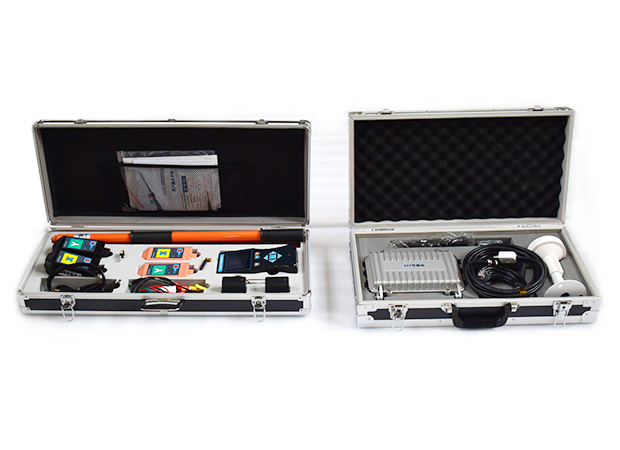

本產品的全部系統及其相關設備均由以下組件構成：全球衛星定位系統（簡稱GPS）、基站群體、服務器集群、2G/3G/4G通信網絡以及315MHz/433MHz無線通信模塊等。此外，還包含了手持接收器、探測器、大規模衛星天線（包括太空GPS天線和4G天線）以及用于傳輸數據的4G卡、堅固耐久的插縮絕緣桿等等。接下來，我們將詳細介紹這一系列重要部件的功能與特點。
首先，全球衛星定位系統：基站與手持接收器內置六合一多模衛星授時模塊，能夠全面支持多種衛星導航系統。
其次，基站群體：基站集群是由多個相互協作的基站構建而成。本系統經過精心設計，最多可容納高達255個基站。這些基站均配備防水設計的全鑄鋁外殼，并且被設計安裝在10kV變壓器二次輸出端口。內置集成GPS模塊、4G模塊、315MHz/433MHz無線通信模塊，它們被視作參考標準源，負責將采集到的相位、頻率等數據通過互聯網完整地輸送至服務器?；緜鞒龅臋z測數據將被用作嚴謹?shù)谋葘鶞?，與采集器檢測到的數據相與之比較。
關于服務器集群：廣泛的服務器構成服務器集群，每臺服務器能夠獨立接受來自基站、手持接收器和采集器傳來的數據。服務器首先對采集器數據與基站數據進行深入分析與嚴格比對，從而導出相位差等關鍵性的參數。隨后，服務器會把分析成果發送到各類手持接收器以便實時接收。手持接收器使用者將能實時掌握任意采集器所檢測到的相位信息，能夠準確識別標準A相、B相、C相。值得注意的是，不論是地下室還是其他沒有任何通訊信號的環境，也能進行有效的定相核相操作，確保了顏色標志的統一。
再者，探測器：我們提供適用于不同功能（如核相、電流測量）的探測器。每款探測器都集成了GPS模塊、4G模塊以及315MHz/433MHz無線通信模塊。特別是電流探測器，采用一體化鉤式設計，內置多層柔性線圈，保證了精準的電流計量。
手持接收器：該手持接收器的外形設計為經典的3.5英寸真彩液晶顯示屏，內置創新的GPS模塊、4G模塊、315MHz/433MHz無線通信模塊，能夠隨時隨地接收服務器發來的數據，同時也具備直接抄錄采集器、基站數據的能力。
最后，絕緣桿：此款伸縮絕緣桿，在完全拉開后的長度達到了約3米，而收回狀態下的長度則約為0.6米。此款絕緣桿設計輕巧，具有出色的防潮、耐高溫、抗沖擊性能，極高的絕緣性以及可伸縮功能。當連接上采集器后，用戶可以利用它對線路進行測試；或者根據實際環境需要，調整絕緣桿的長度以適應需求。
綜上便是網絡基站核相設備的主要組成部分了，其整體系統設備的結構復雜但功能覆蓋面特別廣泛，大家可以根據實地需求來選擇適合的設備。
